Unterwerkzeuge Typ Trumpf
Abkantwerkzeuge kompatibel zu Trumpf Matrizen und Trumpf Unterwerkzeugen
Unterwerkzeuge mit Gesenkweite 4mm und 5mm
-
![Abkantwerkzeuge Typ Trumpf EV/S W4/30°]()
Matrize GWD-T004S/30°
Anfrage / AngebotGesenkweite: 4mm
Winkel: 30°
Radius: 0,6mm
Höhe: 100mm
Breite: 15mm
Max. Belastung: 150kN/m
Material: 42CrMo4
Kompatibel zu: EV/S W4/30°
-

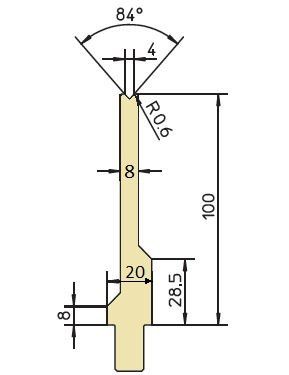

![Abkantwerkzeug Matrize EV/S W4/84°]()
Matrize GWD-T004S/84°
Anfrage / AngebotGesenkweite: 4mm
Winkel: 84°
Radius: 0,6mm
Höhe: 100mm
Breite: 8mm
Max. Belastung: 250kN/m
Material: 42CrMo4
Kompatibel zu: EV/S W4/84°
-
![Abkantwerkzeug Matrize Gesenkweite 4 90°]()
-
![Abkantwerkzeug Matrize 30°]()
-
![]()
-
![Abkantwerkzeug Matrize Gesenkweite 5 90°]()
Matrizen mit Gesenkweite 6mm
-

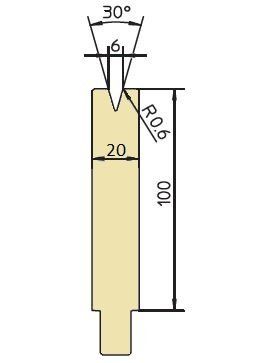

![Abkantwerkzeuge Typ Trumpf EV001 30°]()
Matrize GWD-T006/30°
Anfrage / AngebotGesenkweite: 6mm
Winkel: 30°
Radius: 0,6mm
Höhe: 100mm
Breite: 20mm
Max. Belastung: 400kN/m
Material: 42CrMo4
Kompatibel zu: EV001/30°
-
![Matrize 30° R3]()
Matrize GWD-T006/30°
Anfrage / AngebotGesenkweite: 6mm
Winkel: 30°
Radius: 3mm
Höhe: 100mm
Breite: 20mm
Max. Belastung: 400kN/m
Material: 42CrMo4
Kompatibel zu: EV001 R3 30°
-
![Unterwerkzeug 30° V6]()
-
![Matrize Abkanten 84°]()
-
![Biegewerkzeug zum Abkanten]()
-
![86° Matrize Typ Trumpf]()
-
![Unterwerkzeug 86°]()
Matrizen mit Gesenkweite 6mm Höhe 150mm
-

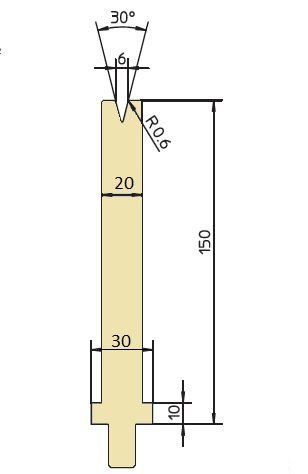

![Unterwerkzeug 30° Öffnung 6mm Höhe 150]()
Matrize GWD-T006H/30°
Anfrage / AngebotGesenkweite: 6mm
Winkel: 30°
Radius: 0,6mm
Höhe: 150mm
Breite: 20mm
Max. Belastung: 400kN/m
Material: 42CrMo4
Kompatibel zu: EV001H/30°
-
![Matrize 84° Höhe 150]()
Matrizen mit Gesenkweite 8mm
-

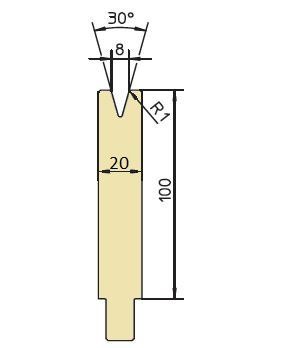

![Abkantmatrize 30°]()
Matrize GWD-T008/30°
Anfrage / AngebotGesenkweite: 8mm
Winkel: 30°
Radius: 1mm
Höhe: 100mm
Breite: 20mm
Max. Belastung: 400kN/m
Material: 42CrMo4
Kompatibel zu: EV002/30°
-

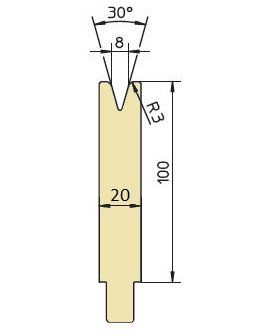

![Unterwerkzeug R3 30°]()
Matrize GWD-T008/30°
Anfrage / AngebotGesenkweite: 8mm
Winkel: 30°
Radius: 3mm
Höhe: 100mm
Breite: 20mm
Max. Belastung: 400kN/m
Material: 42CrMo4
Kompatibel zu: EV002 R3 30°
-

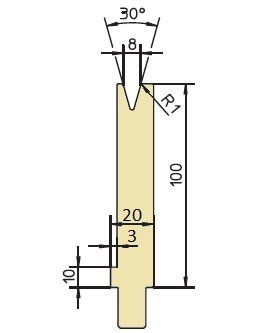

![Matrize 30° schmal]()
-
![Unterwerkzeug 84° V8]()
-
![Bleche kanten mit Abkantwerkzeugen]()
-

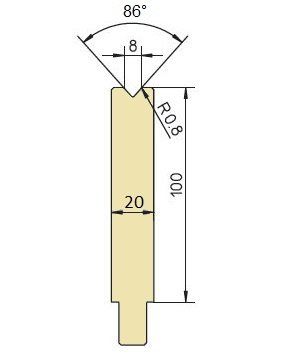

![86° Abkantwerkzeuge]()
-
![Matrize 86° V8]()
Matrizen mit Gesenkweite 8mm Höhe 150mm
-

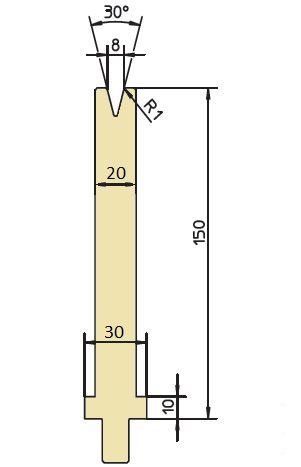

![Biegewerkzeug Aufnahme Trumpf]()
Matrize GWD-T008SH/30°
Anfrage / AngebotGesenkweite: 8mm
Winkel: 30°
Radius: 1mm
Höhe: 150mm
Breite: 20mm
Max. Belastung: 400kN/m
Material: 42CrMo4
Kompatibel zu: EV002/H 30°
-

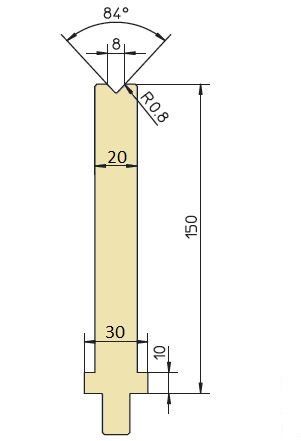

![Matrize Typ Trumpf 84°]()
Matrize GWD-T008SH/84°
Anfrage / AngebotGesenkweite: 8mm
Winkel: 84°
Radius: 0,8mm
Höhe: 150mm
Breite: 20mm
Max. Belastung: 400kN/m
Material: 42CrMo4
Kompatibel zu: EV/H W8/84°
-

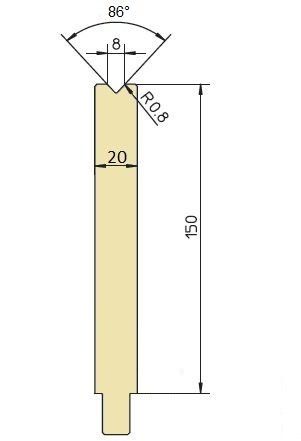

![86° Matrize Höhe 150]()
Matrizen mit Gesenkweite 10mm
-

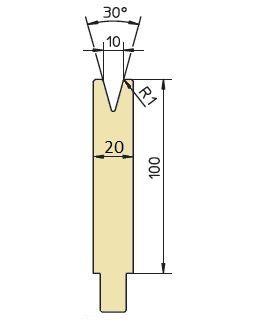

![V10 -Matrize 30°]()
Matrize GWD-T0010/30°
Anfrage / AngebotGesenkweite: 10mm
Winkel: 30°
Radius: 1mm
Höhe: 100mm
Breite: 20mm
Max. Belastung: 400kN/m
Material: 42CrMo4
Kompatibel zu: EV003/30°
-

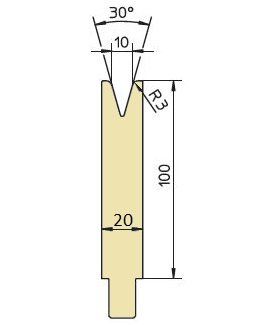

![Biegewerkzeug 30° R3]()
Matrize GWD-T010/30°
Anfrage / AngebotGesenkweite: 10mm
Winkel: 30°
Radius: 3mm
Höhe: 100mm
Breite: 20mm
Max. Belastung: 400kN/m
Material: 42CrMo4
Kompatibel zu: EV003 R3 30°
-

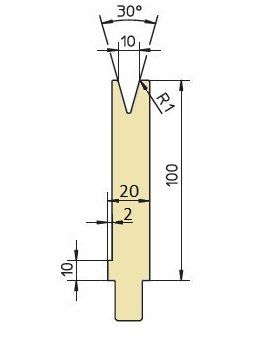

![Matrize V10 30° schmal]()
-

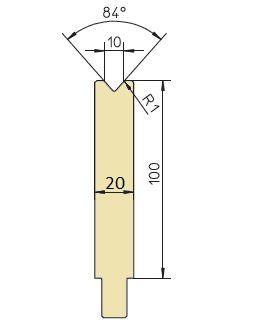

![84° V10 Matrize]()
-
![Biegeunterwerkzeug 84°]()
-

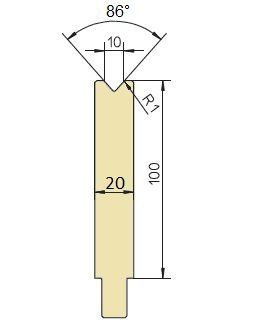

![Matrize 86° Gesenkweite 10]()
-

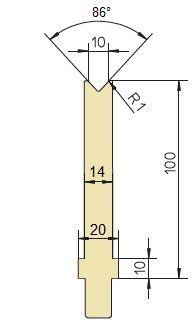

![Matrize 86° V8]()
Matrizen mit Gesenkweite 10mm Höhe 150mm
-

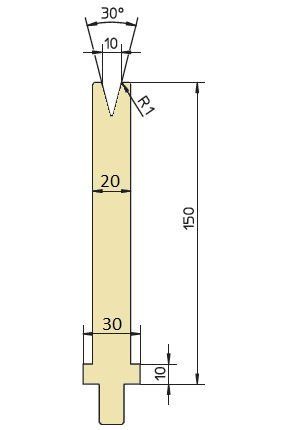

![V10 -Matrize 30° H150]()
Matrize GWD-T010SH/30°
Anfrage / AngebotGesenkweite: 10mm
Winkel: 30°
Radius: 1mm
Höhe: 150mm
Breite: 20mm
Max. Belastung: 400kN/m
Material: 42CrMo4
Kompatibel zu: EV003/H 30°
-

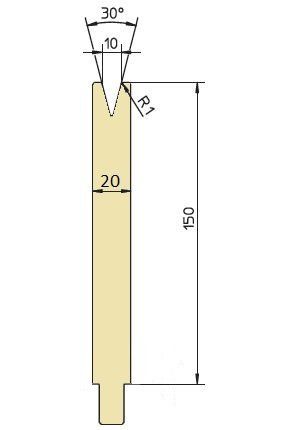

![Matrize C45]()
Matrize GWD-T010H/30°
Anfrage / AngebotGesenkweite: 10mm
Winkel: 30°
Radius: 1mm
Höhe: 150mm
Breite: 20mm
Max. Belastung: 400kN/m
Material: C45
Kompatibel zu: ---
-

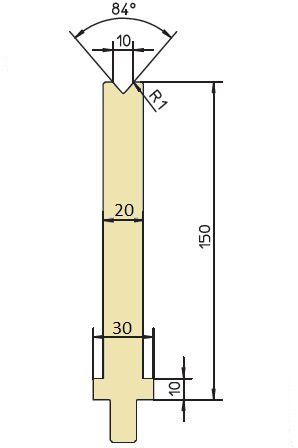

![Unterwerkzeug V10 84° H150]()
-

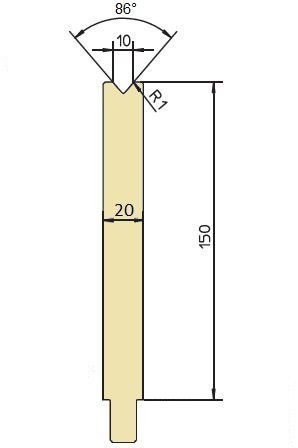

![84° V10 Matrize]()
-
![86° Biegewerkzeug Material C45]()
Matrizen mit Gesenkweite 12mm
-

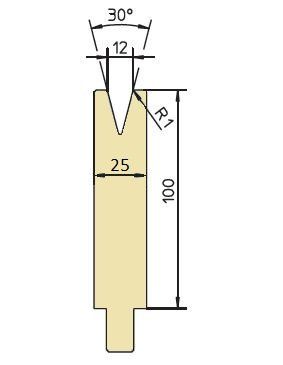

![30° Unterwerkzeug Weite 12]()
Matrize GWD-T0012/30°
Anfrage / AngebotGesenkweite: 12mm
Winkel: 30°
Radius: 1mm
Höhe: 100mm
Breite: 25mm
Max. Belastung: 400kN/m
Material: 42CrMo4
Kompatibel zu: EV004/30°
-

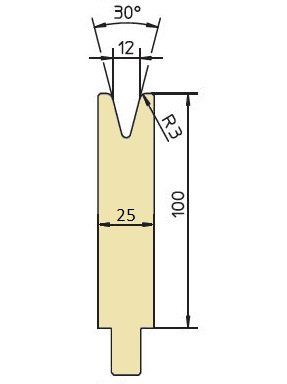

![30°Matrize Gesenkweite 12 R3]()
Matrize GWD-T012/30°
Anfrage / AngebotGesenkweite: 12mm
Winkel: 30°
Radius: 3mm
Höhe: 100mm
Breite: 25mm
Max. Belastung: 400kN/m
Material: 42CrMo4
Kompatibel zu: EV004 R3 30°
-

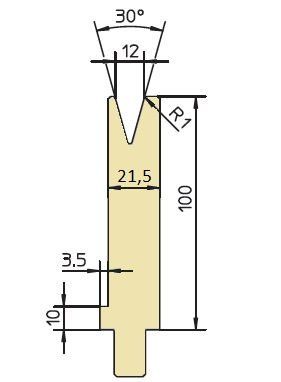

![Biegewerkzeug 30° V12]()
-

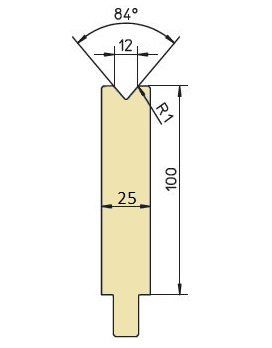

![Unterwerkzeug V12 84°]()
-
![Matrize Typ Trumpf 84° V12]()
-

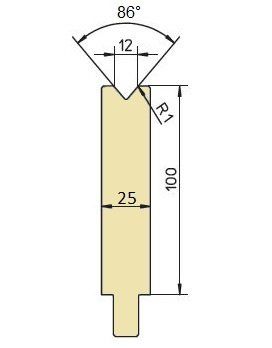

![Matrize 86° Gesenkweite 10]()
-

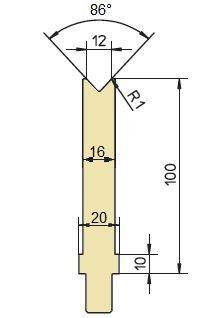

![86° V12 Unterwerkzeug]()
Matrizen mit Gesenkweite 12mm Höhe 150mm
-

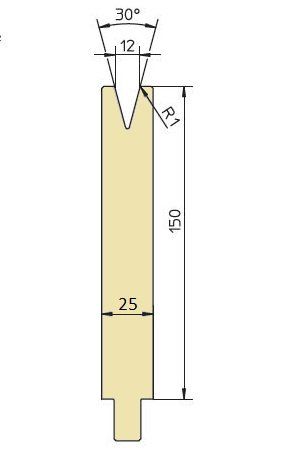

![hohe Matrize V12 30°]()
Matrize GWD-T0012H/30°
Anfrage / AngebotGesenkweite: 12mm
Winkel: 30°
Radius: 1mm
Höhe: 150mm
Breite: 25mm
Max. Belastung: 400kN/m
Material: 42CrMo4
Kompatibel zu: EV004/H 30°
-
![Matrize C45 H150 30°]()
Matrize GWD-T012H/30°
Anfrage / AngebotGesenkweite: 12mm
Winkel: 30°
Radius: 1mm
Höhe: 150mm
Breite: 25mm
Max. Belastung: 500kN/m
Material: C45
Kompatibel zu: ---
-

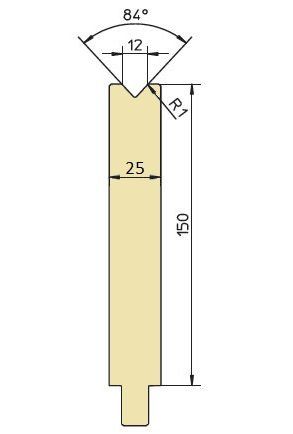

![Abkantwerkzeug Typ Trumpf 84°]()
-

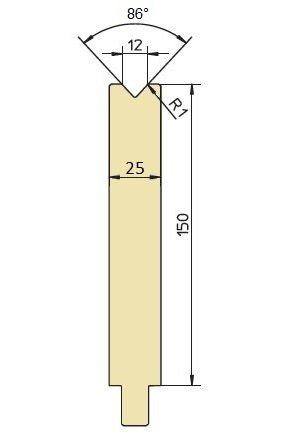

![Matrize V12 86° H150]()
Matrizen mit Gesenkweite 16mm
-

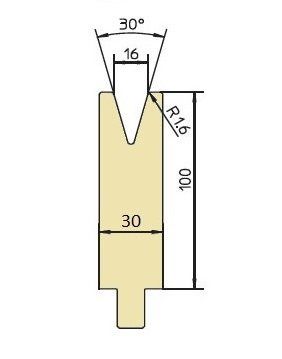

![V16 Matrize]()
Matrize GWD-T0016/30°
Anfrage / AngebotGesenkweite: 16mm
Winkel: 30°
Radius: 1,6mm
Höhe: 100mm
Breite: 30mm
Max. Belastung: 500kN/m
Material: 42CrMo4
Kompatibel zu: EV005/30°
-

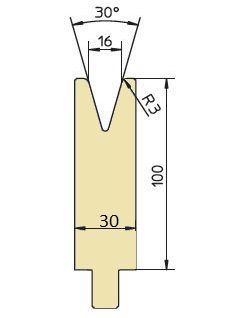

![V16 Matrize R3 30°]()
Matrize GWD-T016/30°
Anfrage / AngebotGesenkweite: 16mm
Winkel: 30°
Radius: 3mm
Höhe: 100mm
Breite: 30mm
Max. Belastung: 500kN/m
Material: 42CrMo4
Kompatibel zu: EV005 R3 30°
-

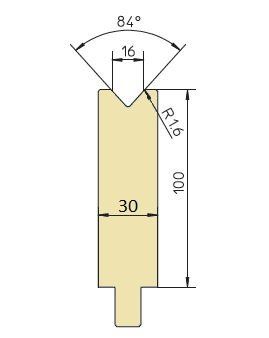

![Abkantwerkzeug V16 84°]()
-

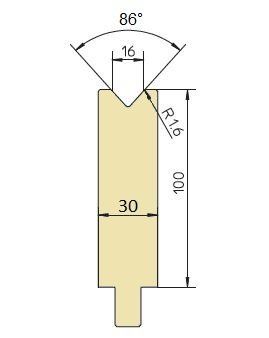

![ABH-Matrize 86°]()
Matrizen mit Gesenkweite 16mm Höhe 150mm
-

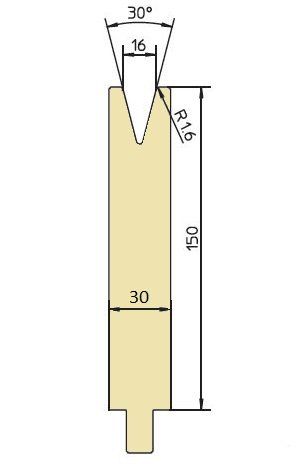

![hohes Unterwerkzeug V16]()
Matrize GWD-T016H/30°
Anfrage / AngebotGesenkweite: 16mm
Winkel: 30°
Radius: 1,6mm
Höhe: 150mm
Breite: 30mm
Max. Belastung: 500kN/m
Material: 42CrMo4
Kompatibel zu: EV005/H 30°
-

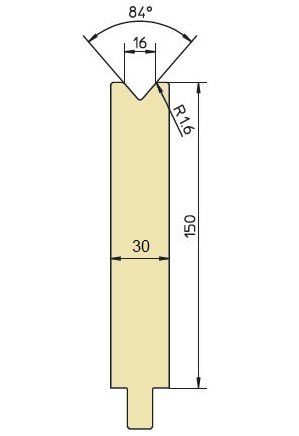

![hohe V16 Matrize 84°]()
Matrize GWD-T016H/84°
Anfrage / AngebotGesenkweite: 16mm
Winkel: 84°
Radius: 1,6mm
Höhe: 150mm
Breite: 30mm
Max. Belastung: 700kN/m
Material: 42CrMo4
Kompatibel zu: EV/H W16/84°
-

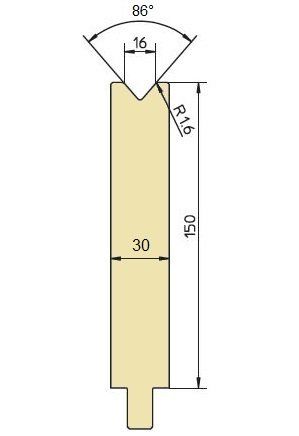

![86° Matrize zum Abkanten]()
Matrizen mit Gesenkweite 20mm
-

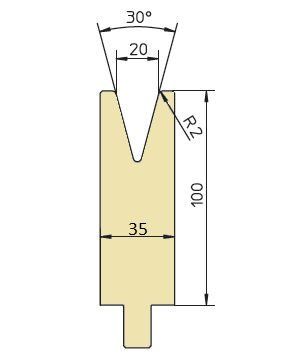

![Gesenkweite 20 Matrize]()
Matrize GWD-T020/30°
Anfrage / AngebotGesenkweite: 20mm
Winkel: 30°
Radius: 2mm
Höhe: 100mm
Breite: 35mm
Max. Belastung: 600kN/m
Material: 42CrMo4
Kompatibel zu: EV006 30°
-

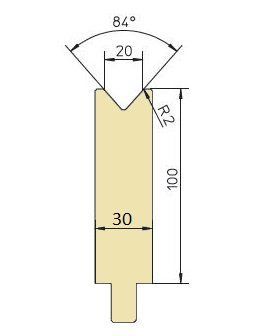

![Abkantwerkzeug 84° V20]()
Matrize GWD-T020/84°
Anfrage / AngebotGesenkweite: 20mm
Winkel: 84°
Radius: 2mm
Höhe: 100mm
Breite: 30mm
Max. Belastung: 700kN/m
Material: 42CrMo4
Kompatibel zu: EV W20/84°
-

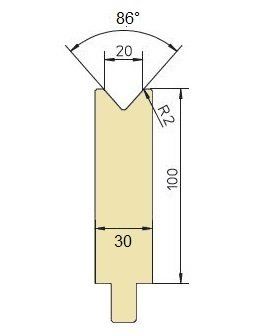

![V20 Biegewerkzeug 86°]()
Matrizen mit Gesenkweite 20mm Höhe 150mm
-

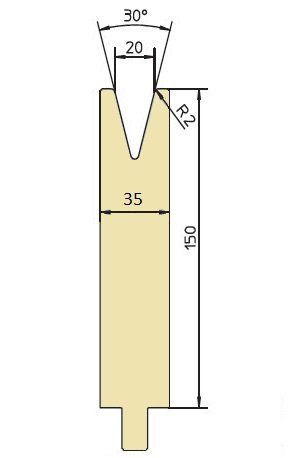

![Gesenkweite 20 Matrize]()
Matrize GWD-T020H/30°
Anfrage / AngebotGesenkweite: 20mm
Winkel: 30°
Radius: 2mm
Höhe: 150mm
Breite: 35mm
Max. Belastung: 600kN/m
Material: 42CrMo4
Kompatibel zu: EV006/H 30°
-
![hohe V16 Matrize 84°]()
Matrize GWD-T020H/30°
Anfrage / AngebotGesenkweite: 20mm
Winkel: 30°
Radius: 2mm
Höhe: 150mm
Breite: 35mm
Max. Belastung: 500kN/m
Material: C45
Kompatibel zu: ---
-

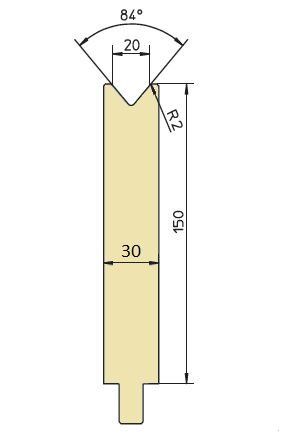

![Matrize 84° Öffnungsweite 20]()
-

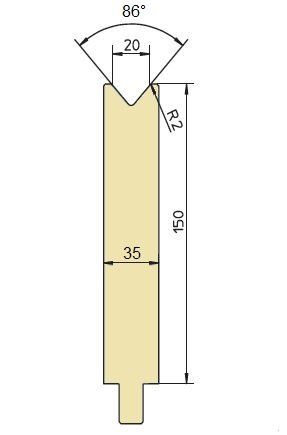

![86° Unterwerkzeug Höhe 150 V20]()
-
![Matrize 86° hoch C45]()
Matrizen mit Gesenkweite 24mm
-

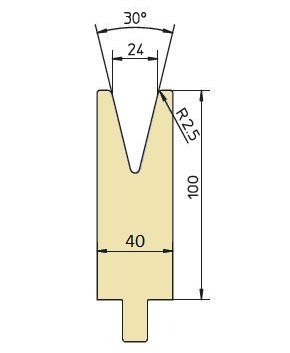

![Biegewerkzeug V24 30°]()
Matrize GWD-T024/30°
Anfrage / AngebotGesenkweite: 24mm
Winkel: 30°
Radius: 2,5mm
Höhe: 100mm
Breite: 40mm
Max. Belastung: 650kN/m
Material: 42CrMo4
Kompatibel zu: EV007 30°
-

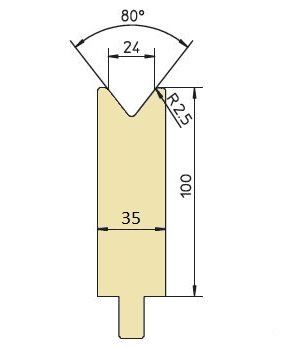

![Matrize 80° V24]()
Matrize GWD-T024/80°
Anfrage / AngebotGesenkweite: 24mm
Winkel: 80°
Radius: 2,5mm
Höhe: 100mm
Breite: 35mm
Max. Belastung: 700kN/m
Material: 42CrMo4
Kompatibel zu: EV W24/80°
-
![86° Unterwerkzeug V24]()
Matrizen mit Gesenkweite 24mm Höhe 150mm
-

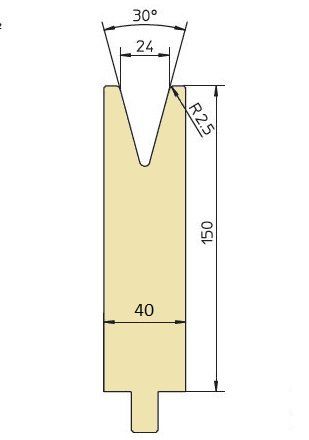

![hohe Matrize V24 30°]()
Matrize GWD-T024H/30°
Anfrage / AngebotGesenkweite: 24mm
Winkel: 30°
Radius: 2,5mm
Höhe: 150mm
Breite: 40mm
Max. Belastung: 650kN/m
Material: 42CrMo4
Kompatibel zu: EV007/H 30°
-
![Matrize 80° V24]()
Matrize GWD-T024H/30°
Anfrage / AngebotGesenkweite: 24mm
Winkel: 30°
Radius: 2,5mm
Höhe: 150mm
Breite: 40mm
Max. Belastung: 650kN/m
Material: C45
Kompatibel zu: ---
-

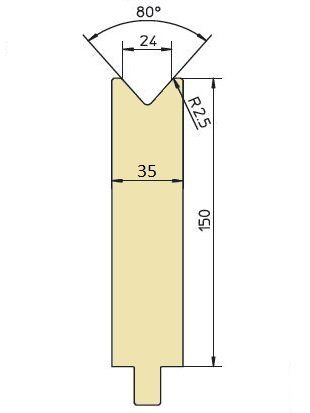

![Matrize 80° H150 V24]()
-
![80° Unterwerkzeug V24]()
Matrizen mit Gesenkweite 30mm
-
![Biegewerkzeug 30° V30]()
Matrize GWD-T030/30°
Anfrage / AngebotGesenkweite: 30mm
Winkel: 30°
Radius: 3mm
Höhe: 100mm
Breite: 55mm
Max. Belastung: 900kN/m
Material: 42CrMo4
Kompatibel zu: EV W30/30°
-

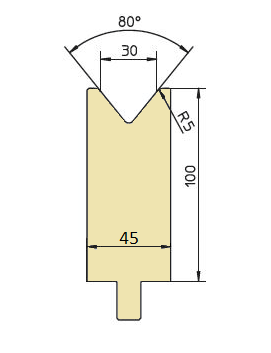

![Matrize 80° V30 H100]()
Matrize GWD-T030/80°
Anfrage / AngebotGesenkweite: 30mm
Winkel: 80°
Radius: 5mm
Höhe: 100mm
Breite: 45mm
Max. Belastung: 900kN/m
Material: 42CrMo4
Kompatibel zu: EV W30/80°
-

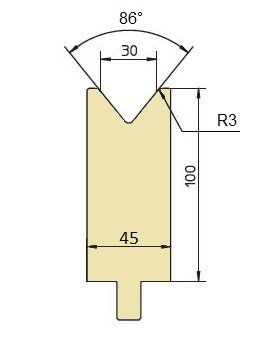

![V30 Matrize 86°]()
Matrizen mit Gesenkweite 30mm Höhe 150mm
-
![80° Matrize H150 V30]()
Matrize GWD-T030H/80°
Anfrage / AngebotGesenkweite: 30mm
Winkel: 80°
Radius: 5mm
Höhe: 150mm
Breite: 45mm
Max. Belastung: 900kN/m
Material: 42CrMo4
Kompatibel zu: EV/H W30/80°
Matrizen mit Gesenkweite 40mm
-

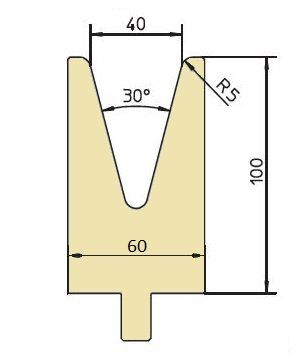

![Matrize 30° V40]()
Matrize GWD-T040/30°
Anfrage / AngebotGesenkweite: 40mm
Winkel: 30°
Radius: 5mm
Höhe: 100mm
Breite: 60mm
Max. Belastung: 730kN/m
Material: 42CrMo4
Kompatibel zu: EV W40 30°
-

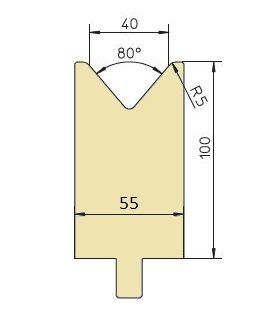

![80° Unterwerkzeug Weite 40]()
Matrize GWD-T040/80°
Anfrage / AngebotGesenkweite: 40mm
Winkel: 80°
Radius: 5mm
Höhe: 100mm
Breite: 55mm
Max. Belastung: 1.200kN/m
Material: 42CrMo4
Kompatibel zu: EV W40/80°
-

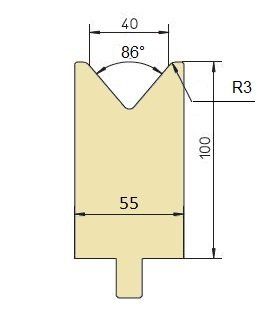

![Biegewerkzeug Öffnung 40 86°]()
Matrizen mit Gesenkweite 40mm Höhe 150mm
-

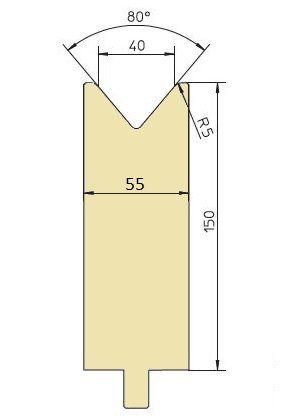

![hohe Biegematrize 80°]()
Matrize GWD-T040H/80°
Anfrage / AngebotGesenkweite: 40mm
Winkel: 80°
Radius: 5mm
Höhe: 150mm
Breite: 55mm
Max. Belastung: 1.200kN/m
Material: 42CrMo4
Kompatibel zu: EV/H W40/80°
Matrizen mit Gesenkweite 50mm
-

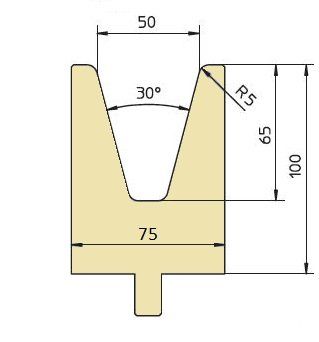

![V50-Unterwerkzeug 30°]()
Matrize GWD-T050/30°
Anfrage / AngebotGesenkweite: 50mm
Winkel: 30°
Radius: 5mm
Höhe: 100mm
Breite: 75mm
Max. Belastung: 1.000kN/m
Material: 42CrMo4
Kompatibel zu: EV W50 30°
-

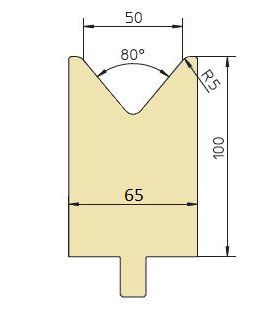

![V50-80°-Matrize]()
Matrize GWD-T050/80°
Anfrage / AngebotGesenkweite: 50mm
Winkel: 80°
Radius: 5mm
Höhe: 100mm
Breite: 65mm
Max. Belastung: 1.500kN/m
Material: 42CrMo4
Kompatibel zu: EV W50/80°
-

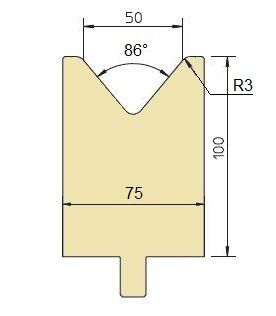

![Abkantmatrize 86° V50]()
Matrizen mit Gesenkweite 50mm Höhe 150mm
-

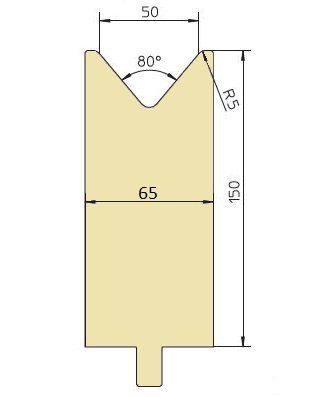

![Unterwerkzeug hoch 80°]()
Matrize GWD-T050H/80°
Anfrage / AngebotGesenkweite: 50mm
Winkel: 80°
Radius: 5mm
Höhe: 150mm
Breite: 65mm
Max. Belastung: 1.500kN/m
Material: 42CrMo4
Kompatibel zu: EV/H W50/80°
Matrizen mit Gesenkweiten 60mm 70mm 80mm
-
![Matrize V60 80°]()
Matrize GWD-T060/80°
Anfrage / AngebotGesenkweite: 60mm
Winkel: 80°
Radius: 5mm
Höhe: 100mm
Breite: 75mm
Max. Belastung: 1.500kN/m
Material: 42CrMo4
Kompatibel zu: EV W60/80°
-

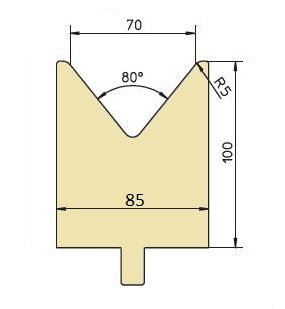

![80°-Matrize V70]()
Matrize GWD-T070/80°
Anfrage / AngebotGesenkweite: 70mm
Winkel: 80°
Radius: 5mm
Höhe: 100mm
Breite: 85mm
Max. Belastung: 1.500kN/m
Material: 42CrMo4
Kompatibel zu: EV W70/80°
-

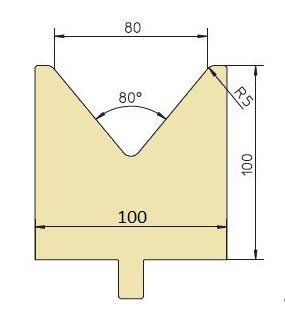

![Biegewerkzeug Öffnungsweite 80mm]()
Matrizen mit Gesenkweiten 90mm 100mm 120mm
-
![Matrize V60 80°]()
Matrize GWD-T090/80°
Anfrage / AngebotGesenkweite: 90mm
Winkel: 80°
Radius: 8mm
Höhe: 120mm
Breite: 120mm
Max. Belastung: 1.500kN/m
Material: 42CrMo4
Kompatibel zu: EV W90/80°
-
![V100-Matrize Typ Trumpf]()
Matrize GWD-T100/80°
Anfrage / AngebotGesenkweite: 100mm
Winkel: 80°
Radius: 8mm
Höhe: 120mm
Breite: 120mm
Max. Belastung: 1.500kN/m
Material: 42CrMo4
Kompatibel zu: EV W100/80°
-
![Biegematrize Weite 120mm 60°]()
