Abkantwerkzeuge Trumpf-Kompatibel

Alle Abkantwerkzeuge sind in Qualität und Ausführung vergleichbar zu den jeweiligen Originalwerkzeugen und zeichnen sich durch folgende Spezifikationen aus:

100% kompatibel zu den jeweiligen Trumpf-Originalwerkzeugen
Die ABH-Werkzeuge, bei welchen ein Trumpf-Vergleichstyp angegeben ist, können mit diesen in einer Aufspannung verwendet werden
Werkstoff 42CrMo4 vergütet auf 1100-1200N/mm²
CNC tiefengehärtet auf 56-60HRC
Härtetiefe 4-6mm
Radien und Arbeitsflächen sind geschliffen

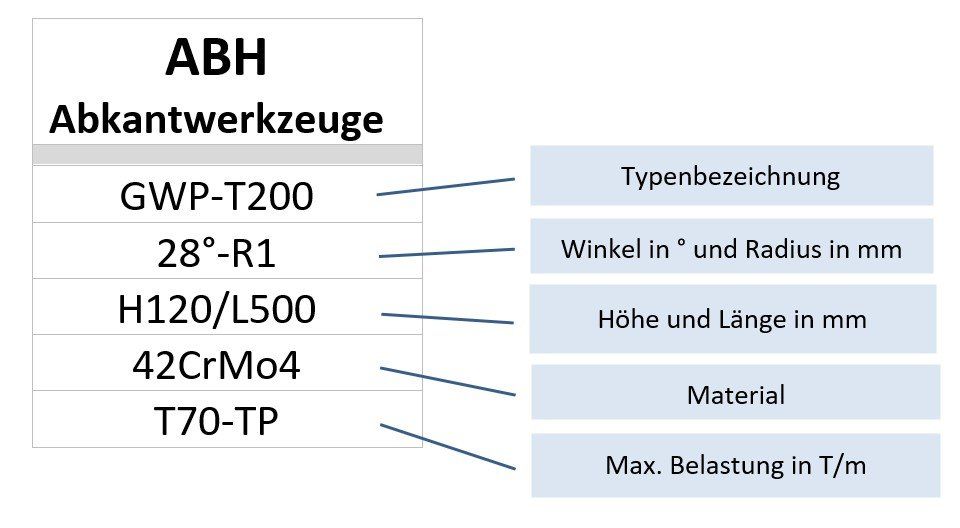

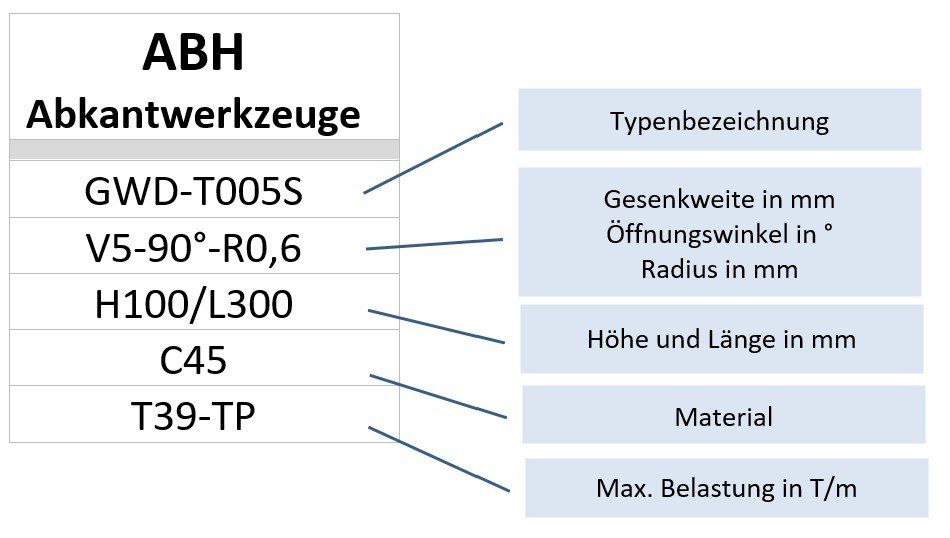

Sämtliche Abkantwerkzeuge sind mit allen wichtigen Daten dauerhaft beschriftet

Oberwerkzeugklemmung

Zwei unterschiedliche Ausführungsvarianten je nach Stückgewicht:

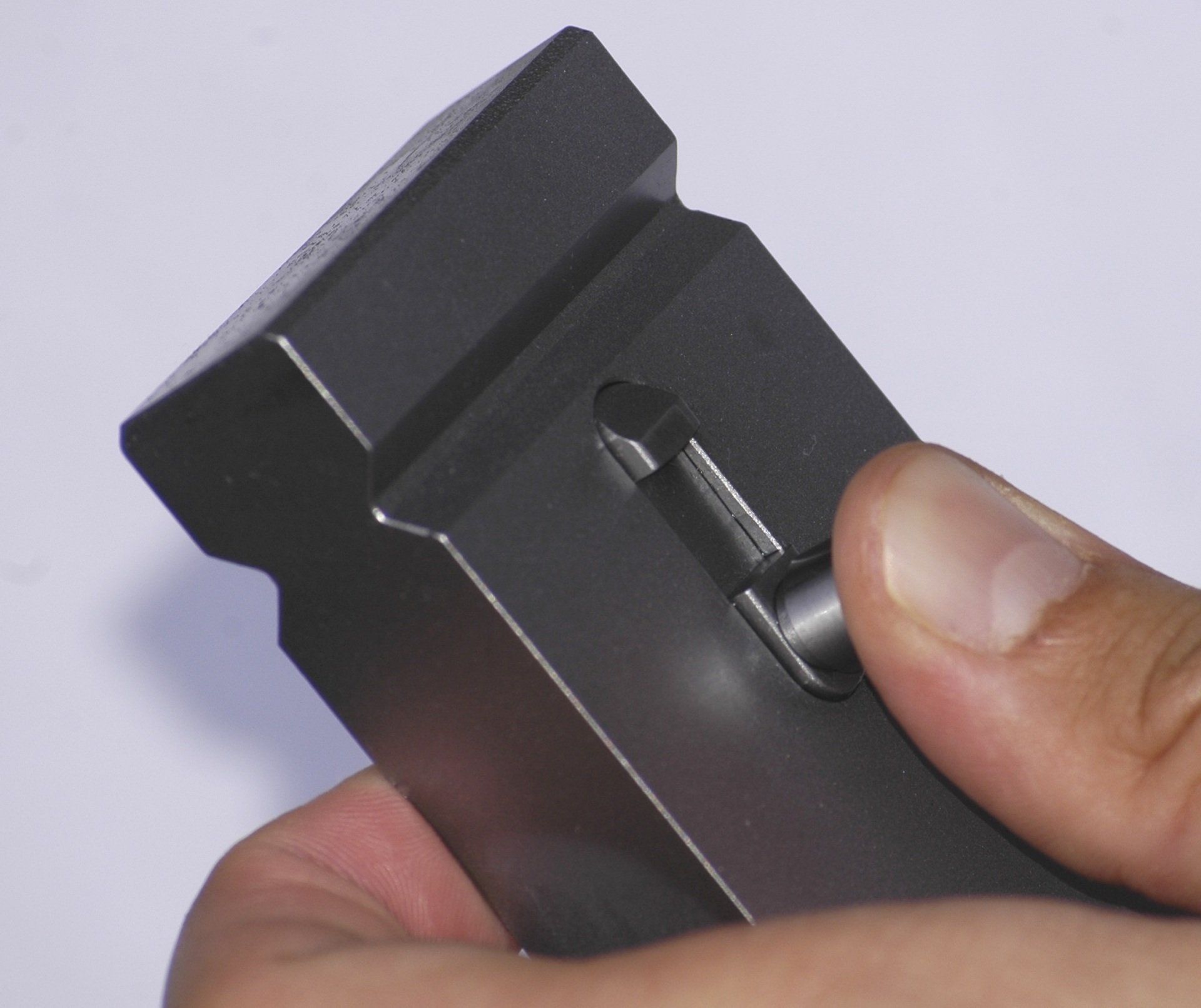

FastLocks bei Gewichten <12,7 kg

für den vertikalen Werkzeugwechsel

Sicherheitsstifts bei Gewichten <12,7kg

für den horizontalen Werkzeugwechsel

Systemteilung Oberwerkzeuge

Die möglichen Teilstücke sind wie folgt:

100mm
200mm
300mm
500mm

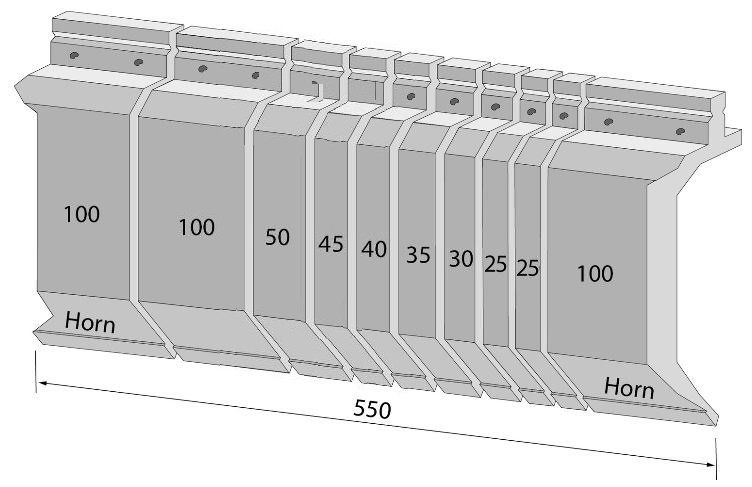

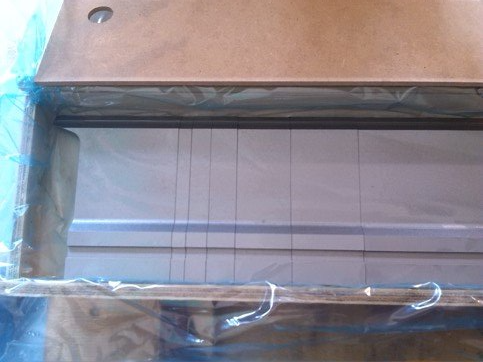

550mm sektioniert in: 100HL/2x25/30/35/40/45/50/100HR, wobei auch diese Teilstücke einzeln erhältlich sind

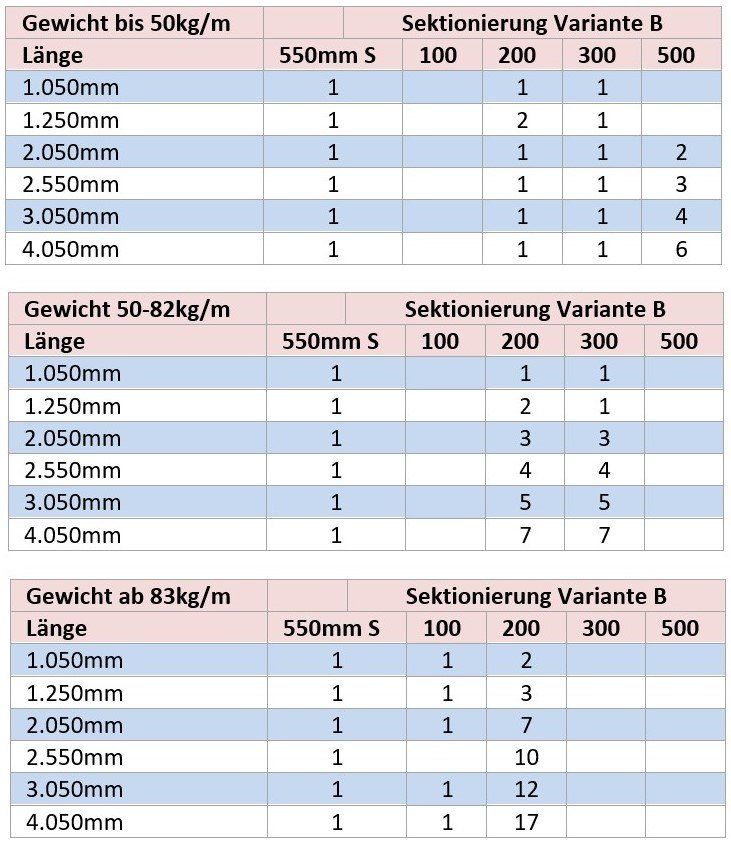

Systemteilung der Stempel nach Gewicht

Systemteilung Unterwerkzeuge

Die möglichen Teilstücke sind wie folgt:

100mm
200mm
300mm
500mm

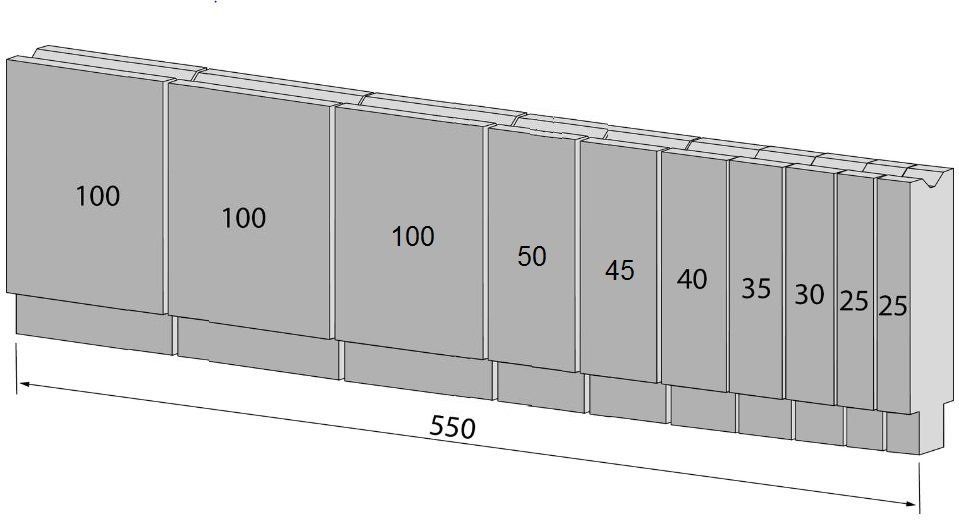

550mm sektioniert in: 2x25/30/35/40/45/50/3x100, wobei auch diese Teilstücke einzeln erhältlich sind

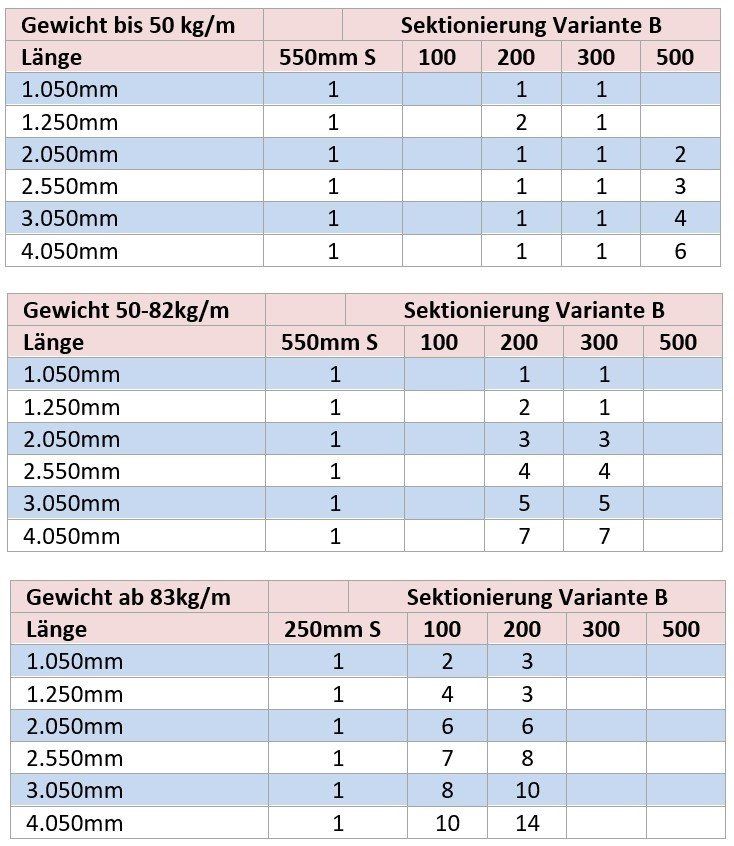

Systemteilung der Matrizen nach Gewicht

EDM-Verfahren zum Teilen der Werkzeuge

Die Werkzeuge werden mit einem speziellen EDM-Schnittverfahren auf Länge geschnitten. Dieses Verfahren zeichnet sich gegenüber einem normalen Trennschnitt durch folgende Vorteile aus:

Wesentlich genauerer Schnitt
keine Wärmeeinbringung ins Material beim Schneiden
äußerst glatte Schnittflächen
100% rechtwinklig

Durch dieses Verfahren können die einzelnen Segmente passgenau aufgespannt werden, sodass im Blech beim Kanten keine Abrücke an den Stoßstellen entstehen.
